Ống tôn chân không bằng kim loại SUS316L 37-19

Giới thiệu ống tôn hàn chân không kim loại SUS316L 37-19

Cấu trúc tổng thể và quy trình sản xuất

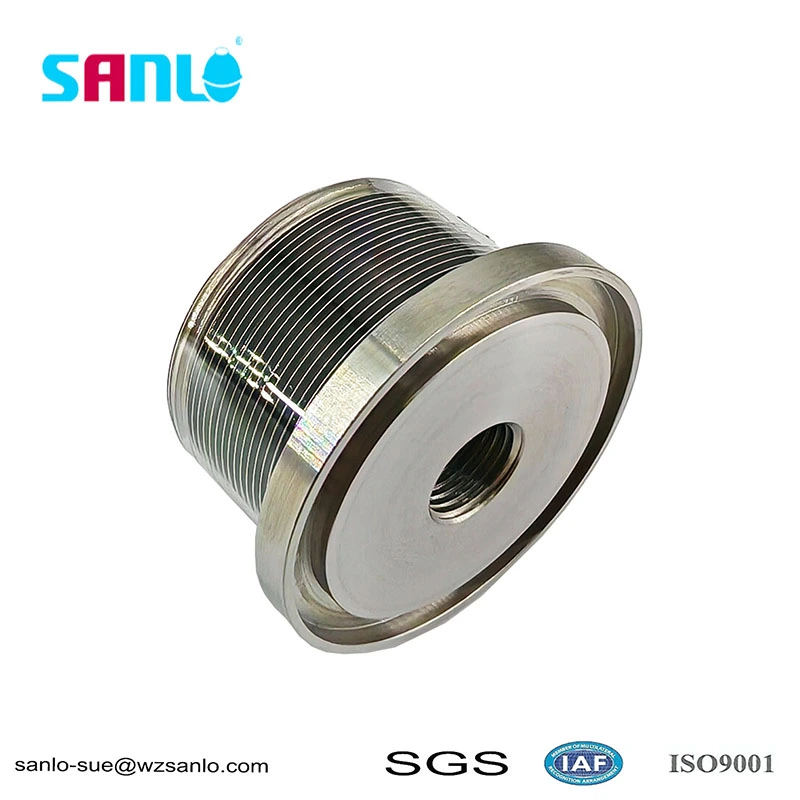

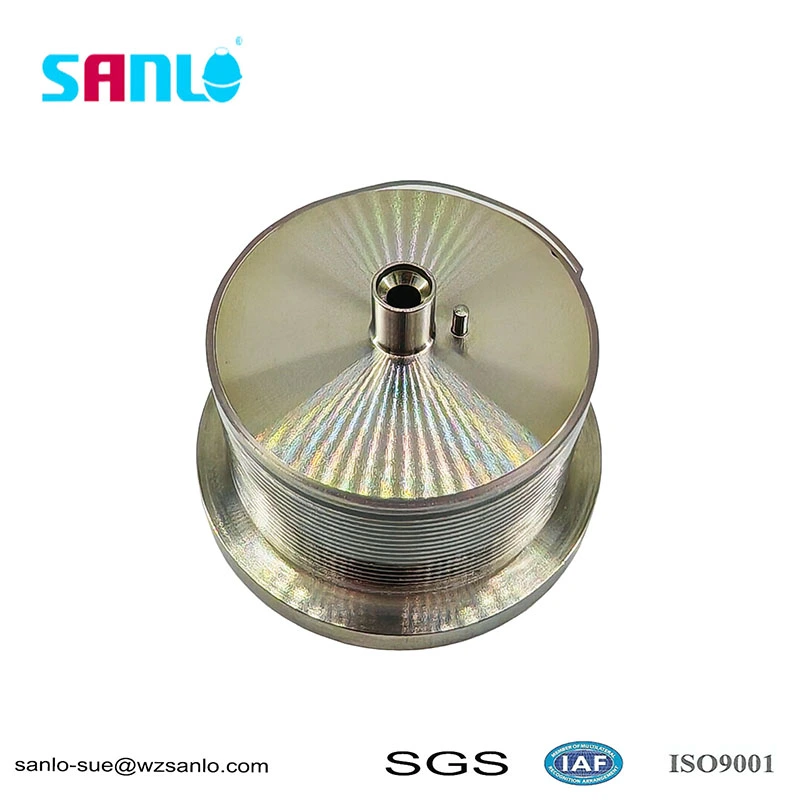

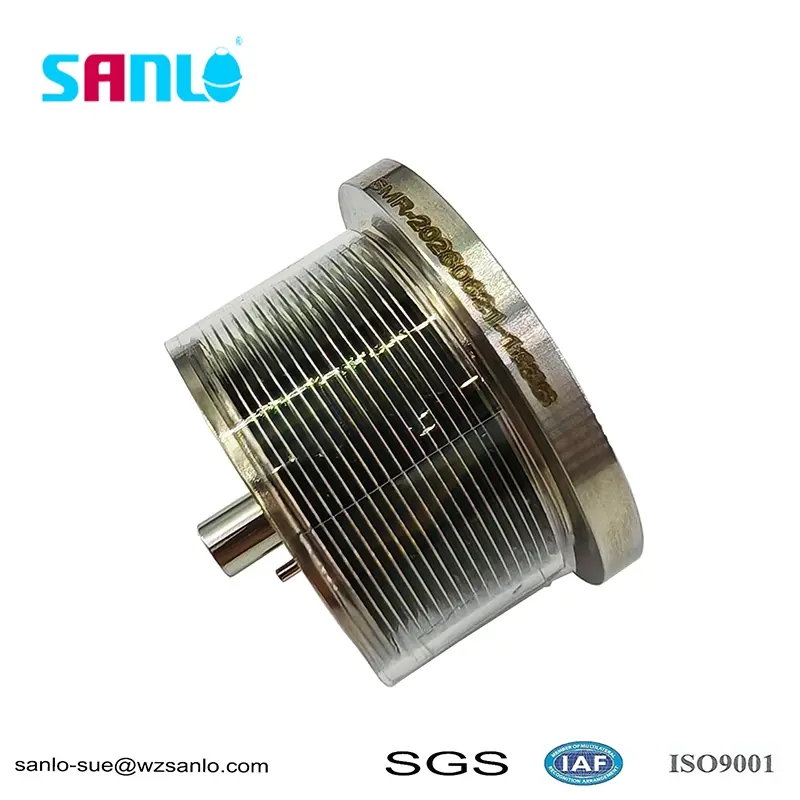

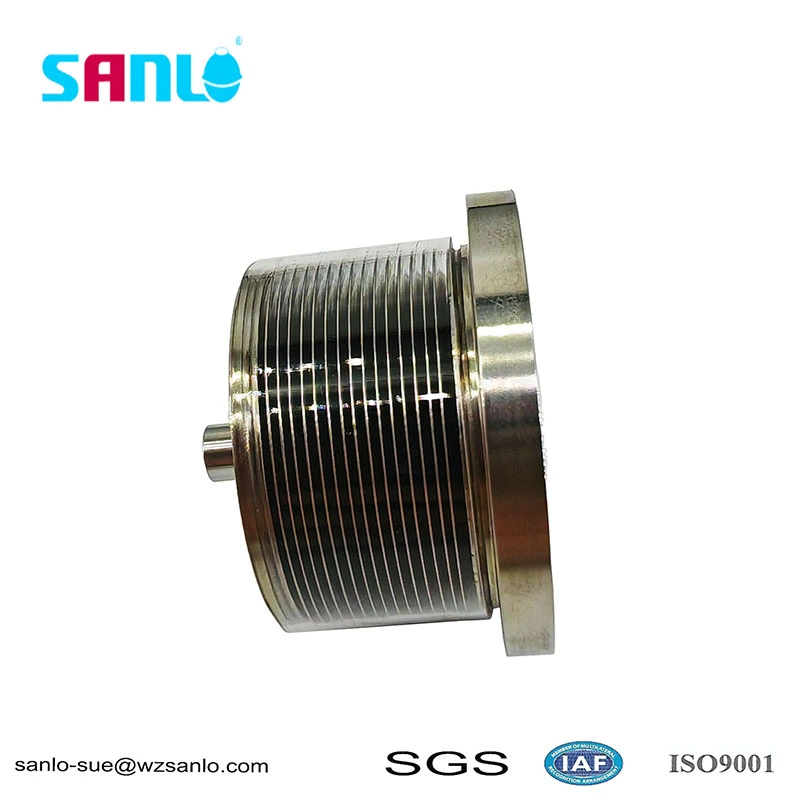

Toàn bộ sản phẩm bao gồm một ống tôn hàn 8 sóng và cụm đế lắp đặt được gia công chính xác, tất cả đều được thiết kế tích hợp thép không gỉ 316.

1. Công nghệ gia công ống tôn

Áp dụng quy trình tạo hình hàn cạnh bằng laser tấm thép không gỉ siêu mỏng, việc hàn kín cạnh chính xác được thực hiện từng lớp để tạo thành 8 bộ gợn sóng đồng đều. Kích thước đường kính bên trong và bên ngoài được kiểm soát chặt chẽ, các nếp nhăn gợn sóng mịn màng mà không bị hàn ảo hoặc hàn trượt. Khác với các ống tôn hình thành thủy lực truyền thống, cấu trúc hàn cạnh có độ dày thành đồng đều, tính nhất quán giãn nở và co lại mạnh hơn và không bị rò rỉ trong độ kín khí.

2. Công nghệ gia công chính xác phần đế

Đế mặt bích và chốt định vị đều được gia công chính xác bằng CNC, với dung sai khẩu độ và đường kính chốt được kiểm soát ở cấp độ micromet. Các phi lê lắp ráp và khoảng cách lắp được xử lý nghiêm ngặt theo tiêu chuẩn bản vẽ. Ống lượn sóng và đế có thể được lắp ráp liền mạch mà không cần sửa đổi thêm miếng đệm. Sau khi lắp ráp, độ đồng trục tổng thể cao và sẽ không có hiện tượng sai lệch hoặc gây nhiễu.

3. Thiết kế tích hợp hoàn chỉnh

Ống sóng và đế là những bộ phận tùy chỉnh có thể được lắp ráp trước khi rời khỏi nhà máy. Cấu trúc niêm phong tích hợp giúp loại bỏ nhu cầu khách hàng thực hiện các quy trình hàn và sửa đổi thứ cấp. Các bản vẽ tiêu chuẩn hóa được sử dụng để sản xuất hàng loạt, với kích thước lô đồng nhất và khả năng thay thế lẫn nhau mạnh mẽ.

Tính đàn hồi và khả năng bịt kín vượt trội của ống tôn hàn cạnh

Cấu trúc nhỏ gọn 8 sóng cung cấp đủ khả năng bù giãn nở và co lại trong không gian lắp đặt hẹp, có thể bù đắp ứng suất do sự giãn nở và co lại nhiệt của thiết bị, rung cơ học và sai lệch lắp đặt, đồng thời có tác dụng giảm chấn và đệm tốt. Cấu trúc hàn kín hoàn toàn cách ly hoàn toàn môi trường khí và chất lỏng, không rò rỉ và là thành phần đàn hồi bịt kín lõi của các dụng cụ chính xác.

Cơ sở gia công chính xác, độ chính xác lắp ráp cao

Tiêu chuẩn hóa kích thước của chốt định vị đế và lỗ mặt bích, khớp chính xác lỗ chốt, lắp chặt sau khi lắp ráp, độ hở tối thiểu và không bị nghiêng hoặc lệch tâm của ống lượn sóng trong quá trình vận hành, giúp giảm đáng kể tổn thất do mỏi và cải thiện tuổi thọ chung của sản phẩm; Đế mặt bích có thể được bắt vít trực tiếp vào buồng thiết bị để lắp đặt dễ dàng và an toàn.

Ổn định và bền bỉ, với tuổi thọ dài

Quá trình hàn đã hoàn thiện, lực gợn sóng đồng đều, phù hợp với giới hạn cơ sở có độ chính xác cao, tần số mỏi giãn nở tịnh tiến cao, độ đàn hồi không bị suy giảm trong điều kiện làm việc lâu dài và không dễ bị nứt hoặc rò rỉ khí. Nó phù hợp cho các thiết bị dụng cụ công nghiệp hoạt động liên tục trong 24 giờ.

Kịch bản ứng dụng chính

Bộ lắp ráp ống lượn sóng hàn cạnh hoàn chỉnh này thường được sử dụng như một bộ phận bù kín bên trong cho các dụng cụ công nghiệp chính xác khác nhau

1. Các bộ phận bịt kín đàn hồi bên trong của máy đo mức nắp từ và cảm biến mức phao;

2. Ống thổi cách ly lõi cho máy phát áp suất và cảm biến áp suất thu nhỏ;

3. Niêm phong các bộ phận mở rộng cho van chân không và van điều khiển thủy lực vi mô;

4. Thiết bị kiểm nghiệm thực phẩm và dược phẩm, dụng cụ đo chất lỏng chính xác trong phòng thí nghiệm;

5. Dụng cụ giám sát trực tuyến xử lý nước và hóa chất quy mô nhỏ.

Thích ứng với môi trường trung bình và áp suất thấp, môi trường ăn mòn nhẹ; Không thích hợp với các điều kiện ăn mòn khắc nghiệt như axit hydrofluoric đậm đặc và axit oxy hóa mạnh nồng độ cao.
